输入电路
3.-②-1 「关于最大容许电压」
线圈的最大容许电压除了从线圈温升和线圈绝缘层材料的耐热温 度（一旦超出耐热温度， 线圈会烧坏， 甚至发生局部短路） 。 求得之外， 还受到绝缘物体的热变化、劣化的影响， 甚至受到不 能损坏其他控制机器、不能对人体有害、不能引起火灾等重要因 素的制约， 因此请不要超出目录中记载的规定值。
最大容许电压是可以加到继电器线圈上的电压的最大值， 而不是 连续容许值。
3.-②-2 「关于线圈外加电压」
请在线圈上施加额定电压使用。如果施加动作电压以上的电压， 继电器会工作， 但为了保证规定的性能， 请在线圈上施加额定电 压使用。
3.-②-3 「关于线圈温升引起动作电压的变化」
在热启动状态及周围温度超出+23℃的状态下， 有时不能满足目 录中记载的动作电压的规定值， 因此请在实际使用状态下进行确 认。线圈的温度上升， 会造成线圈电阻增加， 动作电压会增高。 铜线的电阻温度系数为每1 ℃约0.4%， 线圈电阻以这个比例增 加。
目录中记载的动作电压、复位电压的规定值是线圈温度为+23 ℃ 时的值。
3.-②-4 「关于输入电压的外加电压波形」
加在线圈上的电压不要使用缓慢上升或缓慢下降的波形， 电源波 形以矩形波（正方形波） 为原则。还有， 也不要采用定限继电 器（当电压或电流达到某限定值时开（关）） 的使用方法。
在这样的电路中， 不能确保接点的同时动作性（在多极继电器 中， 接点动作会发生时间上的不一致）， 由于每个动作的动作电 压不同等， 造成时序上的误动作。另外， 还会引起动作和复位时 间变长， 接点的耐久性下降及熔接。请务必采用直投法（瞬时 开， 瞬时关）。
3.-②-5 「关于线圈开路时的电涌防止」
线圈断开时由线圈引起的反向感应电压会导致半导体元件的破坏 及装置的误动作。
作为对策， 请在线圈两端添加电涌吸收电路或选择内置电涌吸收 电路的机种（例如： MY、LY、G2R等）。
另外， 在添加电涌吸收电路时， 继电器的复位时间会延长， 所以 请在实际使用电路上确认后使用。
另外， 对于二极管的重复峰值反向电压以及直流反向电压， 请使 用考虑了外部电涌的留有余地的二极管， 或使用平均整流电流超 过线圈电流的二极管。
请不要在线圈上并联连接感应负载等， 电源中含有电涌的条件下 使用。
会引起附加的（内置的） 线圈电涌吸收用二极管的损坏。

电涌吸收电路内置机种例

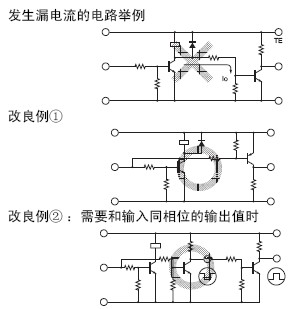

3.-②-6 「关于通向继电器线圈的漏电流」
请不要让漏电流流过继电器线圈。请使用改良例①、②那样的改 良电路。


3.-②-7 「关于低频率开关的使用」
如果在微小负载中采用低频率开关的使用方法， 请定期检查接点 的通电情况。如果长时间不进行接点的开关， 会由于接点表面生 成皮膜等导致接触不稳定。
另外， 如果在微小负载中采用低频率开关的使用方法， 请使用覆 Au横杆式双接点型继电器， 为避免万一发生接触不良或断线， 请 采用防故障电路设计。接点的通电检查频率根据使用环境、负载 种类等的不同而不同。

3.-②-8 「电源出发的配线距离较长时」
如果电源出发的配线距离(L)较长， 请务必在测定继电器线圈端子 两端的电压后， 根据施加规定电压的原则设定电源电压。
如果和动力线等并行进行长距离配线， 当线圈输入电源断开时， 继电器两端会由于电线的杂散电容产生电压， 造成复位不良。 在这样的情况下， 请在线圈两端连接泄放电阻。


（参考）
在MY4 AC100/110V中的泄放电阻

在MY4 AC200/220V中的泄放电阻

注1. CVV电缆 ：导体公称截面积2mm2 （7芯） ，线间杂散电容为0.15～0.25 （μF/km）
注2. 电阻的瓦特数为参考值。请务必在实际使用电路中进行确认。
3.-②-9 「构成时序电路时」
构成时序电路时， 请避免循环造成误动作等引起的异常动作。
制作时序电路时的要点， 如下图所示。在两根电源线中， 请务必 将上侧的线作为○＋， 下侧的线作为○－ （交流电路中也采用同样的 方法）， 必须在○＋侧连接接点电路（继电器接点等）。


并在○－ 侧连接负载电路（继电器线圈、计时线圈、磁性线圈、 螺线管等）。
下图是循环电路的例子。接点A、B、C闭合， 继电器X1、X2、 X3动作后，接点B、C打开，则形成A→X1→X2→X3的串联电路， 继电器发出蜂鸣声， 导致复位不良。


下图是对上图进行修改后正确的电路例子。另外在直流电路中， 可以通过二极管防止循环。


3.-②-10 「关于继电器的接地」
如果在高温、高湿中使用继电器， 请不要接地。采用接地的方 法， 会产生电蚀， 导致线圈断线。另外， 请按照以下方法做。

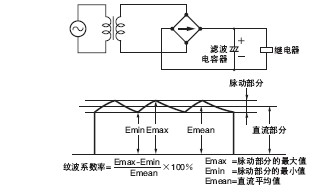

3.-②-11 「使用直流操作型继电器时
（1）关于输入电源的纹波」
直流操作型的继电器的操作电源， 请使用纹波系数在5%以下的电 源加到线圈两端的直流电压的纹波（脉动电流） 增加会导致蜂 鸣。


3.-②-12 「使用直流操作型继电器时
（2）关于线圈极性」
请确认目录的各继电器端子No.和外加电源的极性后正确连接。 如果是附加了抑制线圈电涌用二极管的继电器或带有动作显示的 继电器等的场合， 一旦线圈外加电源的极性接反， 会引起继电器 的动作不良、二极管的破坏、动作显示灯不亮。
如果是带有二极管的继电器， 还会因电路短路造成电路内机器的 破损。
此外， 如果是磁路中使用永久磁铁的有极继电器， 如果连接到线 圈上的电源极性接反， 继电器将不工作。
3.-②-13 「使用直流操作型继电器时
（3） 关于线圈外加电压不足」
一旦加到线圈上的电压不足， 继电器会不工作， 或动作不稳定， 将引起接点的耐久性下降或熔接等接点障碍。
特别是大型马达等， 当接通电源时， 在产生较大浪涌电流的负载 动作瞬间， 加到继电器线圈上的电压有时会下降。如果继电器在 电压不足的状态下工作， 即使是规格书以及目录等中规定的规格 以内的振动、冲击值， 也会引起继电器误动作。因此， 请在继电 器的线圈上施加额定电压。
3.-②-14 「使用交流操作型继电器时
（1）关于输入电源的电压振动」
对于电源电压的变动， 请向线圈施加各继电器可以完全动作的电 压。如果向线圈施加（连续施加） 不能使继电器完全动作的电 压， 线圈会异常发热， 致使线圈烧坏。另外， 如果在和继电器的 操作电路的同一电源线路上连接马达、螺线管、变压器等， 当那 些装置工作时， 电源电压会降低， 继电器的接点从而发生振动， 引起接点烧坏、熔接、或不能自保。特别是通过小型变压器时以 及变压器没有充裕容量时， 如果配线较长， 或家庭用、商店用等 配线较细的情况下会出现这种使用方法。如果发生类似故障的情 况下， 请使用同步示波器等正确调整电压的变化情况， 在采取对 策的同时， 采用适当的继电器或变换为直流电路， 在下图所示电 路中通过电容器吸收电压变动。


3.-②-15 「使用交流操作型继电器时
（2）关于动作时间」
请进行使不发生动作时间离散的电路设计。
如果是交流操作型继电器， 根据线圈输入电压的接入相位的不 同， 动作时间会不一致。小型的继电器大约相差半周(10ms)， 大 型继电器大约相差1周(20ms)。
3.-②-16 「使用交流操作型继电器时
（3） 关于线圈外加电压波形」
在交流操作型继电器中， 外加到线圈上的电压必须是正弦波形 (sine curve)。如果将商用电源直接加到线圈上， 没有什么问题， 但使用变频电源时， 由于该装置的波形不正， 会引起峰鸣音以及 线圈的异常发热。
交流线圈是由屏蔽线圈停止蜂鸣音的结构， 这是为了防止由于波 形畸变引发该现象。
3.-②-17 「使用闭锁继电器时
（1） 关于直流操作型闭锁继电器的线圈极性
」 请在确认目录的各继电器端子No.和外加电源的极性后正确连接。
如果是直流操作型闭锁继电器， 一旦外加电压极性接反， 将引起 误动作以及置位不良、复位不良。
3.-②-18 「使用闭锁继电器时
（2） 关于驱动电路」
将导致固有接点处的励磁不能正常维持。请不要在下图所示的电 路中使用。


请如下图所示使用。


3.-②-19 「使用闭锁继电器时
（3） 关于同时施加到置位、复位线圈上」
请不要将电压同时施加到置位线圈和复位线圈上。如果同时向置 位线圈和复位线圈长时间施加电压， 将引起线圈的异常发热及烧 坏或异常动作等。

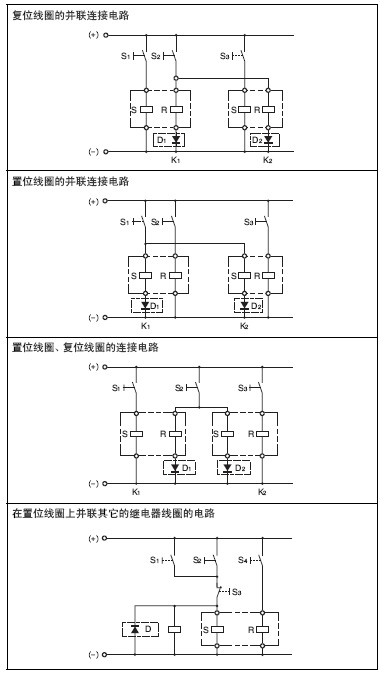

-②-20 「使用闭锁继电器时
（4） 关于直流输入的电路设计」
当置位线圈或复位线圈上并联连接其他继电器的线圈或螺线管 时， 由于继电器的线圈或螺线管的反向感应电压引起动作不良。 请更改电路或按下图所示连接二极管解决此问题。
电路上的注意


3.-②-21 「使用闭锁继电器时
（5）关于闭锁继电器保持力的历时衰减」
如果在置位的状态下长时间使用磁保持型闭锁型继电器， 有时磁 力会经过长时间变化而衰减， 保持力的下降引起置位状态的解 除。这属于半硬质磁性材料的性质， 对于经时的衰减率也会随周 围环境（温度、湿度、振动、有无外部磁场）的不同而不一样。 请1年保养1次以上（复位后再施加额定电压， 进行置位）。（对 象机种： G2RK、MYK、G2AK、MKK）。

3.-②-22 「关于负载开关频率」
负载开关可能的动作频率随负载的种类、电压、电流不同， 所以 请务必在实际机器上进行确认。如果进行了负载开关不允许的高 频率开关， 则会由于接点之间的电弧连接、短路导致不能开关。
3.-②-23 「关于交流负载开关中的相位同步」
开关时， 开关的相位应是随机的。如果继电器的驱动定时和负载 电源的相位同步时， 则会引起接点熔接、锁定等接触障碍。请在 实际机器上进行确认。
目录上记载的额定值是随机相位状态下的数值。
