关于电路设计
①负载电路
3.-①-1 「关于负载开关」
实际使用继电器时， 负载的种类、环境条件及开关条件等不同， 开关容量、开关耐久性、适用负载区域会有很大不同， 请在实际 机器上确认以后使用。
各继电器的开关容量的最大值如下。

开关容量的最大值


开关部位（接点）

①阻性负载和感性负载
感性负载的开关能力在储存在感应负载中的电磁能量的影响下低 于阻性负载的开关能力。
②接点电路的电压（接点电压）
直流负载下， 如果接点电压变高， 开关能力将下降。在上图的例 子中， 相对于低电压处＊1 的Wmax.=300W， 较高电压处＊2 的 Wmax.=75W较小。
这个差别是由于接点电压高使开关能力下降造成的。
如果接点之间施加规定以上的电压或电流，
1. 由于开关负载所产生的碳堆积在接点周围， 导致绝缘恶化。
2. 会引起接点熔接、锁死等接点故障。
③接点电路的电流（接点电流）
接点接通时及断开时的电流会对接点带来重大的影响。比如， 负 载为马达或灯时， 断开时的浪涌电流越大， 接点的消耗量、迁移 量会增大， 会引起接点的熔接、迁移所导致的接点锁死等故障。
（下图表示典型的负载和浪涌电流的关系）。
另外， 在直流电源的负载、规定以上的高电流下使用时， 会由于 接点电弧的持续、短路引起无法开关。
直流负载的种类和浪涌电流

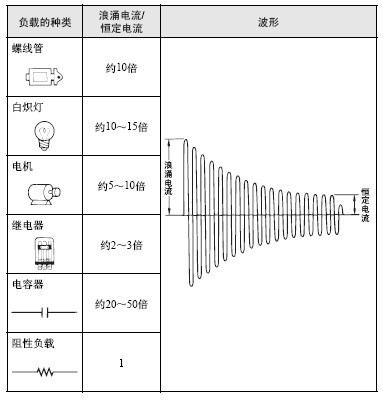

交流负载的种类和浪涌电流
