●继电器（relay）

当控制该设备的电气输入电路满足某种条件时， 在单个或多个电 气输出电路上， 急剧发生预定变化的设备。
注. 将伴随机械性运动的产品分为机电式继电器（electromechanical relay），
   将不伴随机械性运动的分为静止形继电器(static relay)，从原理上可分类为电
   磁继电器（electromagnetic relay）、热继电器（thermal relay）、压电式继
   电器（piezo-electric relay electrostrictive relay）、及无接点式继电器
   在IEC中将根据动作领域或实效为零任意的输入量来动作、复位的继电器分为有
   或无继电器（contactlessrelay）等。（all-or-nothingrelay），将带规定精
   度的特性量为动作值时进行动作的继电器分为测量继电器（measuring relay）
●直流继电器
通过直流输入进行动作的继电器。
●交流继电器
通过交流输入进行动作的继电器。
●有极继电器
根据控制输入电流的极性， 而呈现不同状态的直流继电器。
注. 有单侧稳定形、双侧稳定形及中央稳定形。不受控制输入电流极性影响的称
为无极继电器（onopolarized relay(neutral relay)。
●密封形继电器
继电器整体放在气封容器内的继电器
注. 一般以金属对金属或金属对玻璃，使用焊接或与其匹配的方法进行密封。另 外在闭锁形继电器（enclosed relay）中，还有一种密闭形继电器，该继电器 不使用焊接，而是采用简易方法来密闭。
●铰链形继电器
按电磁铁的构造分类， 电容器板以支点为中心进行旋转运动， 根 据其动作， 直接或者间接进行接点通断的继电器。
注. 电容器板与铁心的轴方向直角运动的是侧面电容器板形（side armature type），向轴方向动作的是同向电容器板形(end-on armature type)。
●插棒式继电器
按电磁铁的构造进行分类， 衔铁以线圈为中心部， 沿线圈轴进行 动作的继电器。
■接点部
●接点构成
接点构成是指接触机构。
例如，有b接点（断路接点）、a接点（接通接点）、c接点（转 换接点） 等。
●接点极数
接点极数是指接点电路数。
●接点记号
各个接触机构的表示如下所示。

注. 「继电器术语解说」、「继电器共通注意事项」中，除特别情况外均以JIS的 接点记号来表示。

●静止形继电器
没有机械性动作， 根据电子性、电磁性、光学性或者其他要素可 得到响应的继电器。
注. 固态继电器（solid state relay （SSR））也是该分类中的。 ●挠曲（flexure）形
接点弹簧驱动形式的一种， 由双头螺栓、插件等的压紧力获得接 点接触力。
●吊装（life off）形
接点弹簧驱动形式的一种， 接触接点后， 插件或者双头螺栓脱离 接点弹簧， 接点接触力由可动弹簧的预备弯曲等获得。
注. 有时也使用线圈弹簧的压缩。
●交差形接点
像相互交差杆一样的接点。


●双接点
相对接点弹簧中的至少一方作为双接点， 在各自弹簧的前端安装 接点， 提高接触可靠度。


●可动接点
通过驱动机构或者其一部分进行直接驱动的接点， 相对于此， 不 直接驱动的接点称为固定接点（stationary contact）。
●静止接点
以持续接触为目的的接点。
注. 终端、连接器等情况下。
   相对于可动接点， Stationary contact有时用来指固定接点。 ●接通接点（常时开路接点）
继电器或者开关平时为开放状态， 动作时为闭合状态的接点组， 有时称为NO接点、A接点或者前接点（front contact）。


●断路接点（常时闭路接点）
继电器或者开关平时为闭合状态，动作时为开放状态的接点组。 有时称为NC接点、B接点或者后接点（back contact）。


●MBM（break before make）接点
（无短路Non Shorting接点）
在指定接点动作顺序的接点组中，动作时在应该闭合的接点 闭合之前，应该断开的接点先断开的接点组。也称为C接点或 者转换接点（transfer contact）。

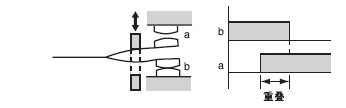

●MBB（make before break）接点
（短路Shorting接点）
在指定接点的动作顺序的接点组中，动作时在应该断开的接点断开之 前， 应该闭合的接点先闭合的接点组。也称为CI接点或者连续接点 （continuous contact）。


●接点弹簧
为在自己的接触部上施加接触力的弹簧。
●断开力
为使接点断开而在接点上作用的力。
●断开速度
闭合接点断开时的运动速度。
●接点间隙
在相对一组接点打开状态下， 接点的间隔。
注. 形成接点的二个导体间的最短距离。
●间隔（空间距离）
应相互绝缘部分之间， 沿二个裸充电部间设置的充电部的最短距 离。
●表面距离
应相互绝缘部分之间， 沿二个裸充电部间设置的绝缘物表面的最 短距离。
●双投
带二个接触位置， 在各自接触位置上闭合各自电路的接点组。相 对于此，仅在一个接触位置上闭合电路的接点组称为单投（single throw）。
●摩擦闭合作用
相对的2个接点接触后，发生滑动动作。该动作可有效减少接点表 面生成的保护膜、尘埃的影响。
●额定负载
规定开关部（接点） 性能的基准值， 以接点电压和接点电流的组 合形式出现。
●额定通电电流
不开关接点， 在不超出温升限度的条件下， 接点可以连续通电的 电流值（根据JIS C4530）。
●开关容量的最大值
可开关的负载容量的最大值。请设计电路， 使其使用时不超出该 值。AC时用VA表示， DC时用W表示。
●故障率
在个别规定的试验种类以及负载中， 连续开关继电器时， 单位时 间（动作次数） 内发生故障的比例。
该值随开关频率、环境、所期待的可靠性而发生变化。实际使用 时， 请务必在实际使用条件下进行确认。

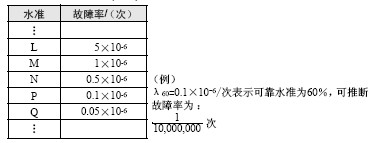

本样本目录中， 将该故障率作为P水准（参考值） 记载。以下显 示了可靠水准60%(λ60)时的故障水准水平。（JIS C5003）


●接触电阻
接触电阻指构成可动片、端子、接点等电路的导体固有电阻和各 接点之间接触的界面电阻以及集中电阻的合成值。
本样本目录中记载的接触电阻值是初始规格值， 该数值的大小并 不表示实际使用时的情况。

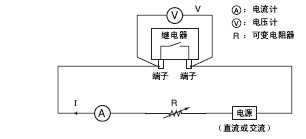

接触电阻的测量条件如下图所示， 用电压降下法（四端子法） 按 下表规定的测量电流通电。
接触电阻= V/I (Ω) （直流下测量用电源的正反极性进行测量，并取其平均值）。
试验电流（JIS C5442）

●接点电压的最大值
可开关接点电压的最大值。使用时请绝对不要超出该值。
●接点电流的最大值
可开关接点电流的最大值。使用时请绝对不要超出该值。
●反弹
打开或者关闭接点时， 接点相互之间产生的间歇开关现象。该间 歇开关现象的持续时间为反弹时间（bounce time）


●震颤
打开的接点由于外部原因进行反复开关的现象。该现象的持续时 间为震颤时间（chattering time）。

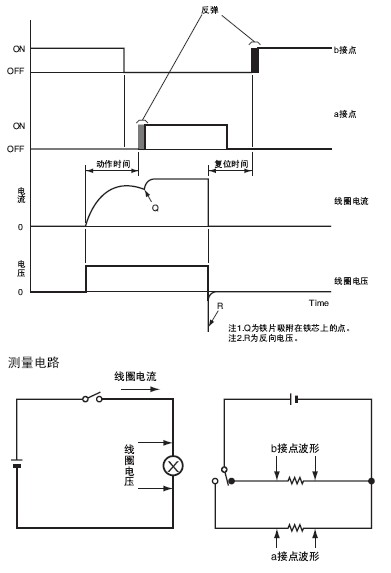

线圈打开时， 各部的响应和反弹关系如下图所示。


●粘着
粘接面不是熔化粘着或者机械性啮合， 而是很难断开的现象。
注. 接点表面硬度低时、接点表面的清洁度较好时易产生。
●熔化
接触面及其附近熔化粘着， 很难断开的现象。


●锁定
随着接点的消耗、转移而变形， 相对接触面机械性啮合， 很难断 开的现象。
●转移
接点接触面及其附近受放电或者焦耳热的影响， 一方接点材料的 一部分向相对他方接点移动的现象


注. 由于接点间放电而转移的原本称为大转移，与放电无关的转移叫小转移。 另外也有称为移转的。
●阳极电弧
使阳极侧接点材料向阴极侧接点面转移的电弧。
注. 转移方向受接点材质、电路条件热平衡等的影响。
●阴极电弧
使阴极侧接点材料向阳极接点面转移的电弧。
●金属效果
接点通过接点保护膜接触时， 接点电压超过某值的情况下， 其保 护膜被电气性破坏， 接触电阻急剧减少的现象。
●黑色粉末
随接点的电气性开关动作产生的碳， 附着在接点表面， 造成活性 化。
●褐色粉末
吸附在接点表面的有机气体发生反应生成的褐色或者黑褐色粉末 状的有机化合物。


注. 在存在某种有机气体的环境中，主要由铂接点进行开关动作的情况下，由于接点的滑动动作而产生
   ，是造成接点故障的一个原因。
●绝缘破坏
由于在夹有绝缘物的2电极之间施加电压，导致急剧失去绝缘性的 现象。
●复合接点
由2相以上材料组成的接点。
●粘合接点
粘合异种金属而制成的接点。
●扩散合金接点
通过扩散处理制成的接点。
●多层接点
通过电镀、粘合等其他方法制成多层构造的接点。


●电镀接点
在接触面上进行电镀的接点。
●烧结接点
通过粉末冶金法制成的接点。
注. 有金属烧结体、复合烧结体等。
●冲击电流
闭合接点的瞬间， 或过渡性流通大于平常状态下的电流。


■线圈部
●线圈记号
线圈的驱动形态如下表所示。


●额定电压
在通常状态下使用继电器时， 加到操作线圈上的标准电压（根据 JIS C4530）
●额定电流
一般使用继电器时， 流经线圈的标准电流（JIS C4530） 。线圈 温度在+23℃时的值。另外， 各机型的正文中没有指定时， 额定 电流公差为+15％、-20％。
●线圈电阻
线圈电阻指的是线圈温度为+23℃时线圈端子间的电阻。 各机型的正文中没有指定时， 公差为±15%。（交流规格的线圈 电阻值以及线圈电感为参考值）。
●额定消耗功率
在线圈上外加额定电压时， 线圈上所消耗的功率（额定电压X额 定电流）。交流规格的额定消耗功率是在频率60Hz的值。
●动作电压
使继电器动作的最小电压。（JIS C5442） 线圈的温度为+23℃时的值。
●复位电压
使电压急剧下降或慢慢减少时， 继电器复位的最大电压。
（JIS C5442）
线圈温度为+23℃时的值。
（例） MY4 DC型
动作电压、复位电压的分布如下表所示。
如表所示， 动作时在额定电压的80%以下动作， 复位时在10%以 上复位。
因此， 目录中也同样将「动作电压」记为80%以下， 复位电压 记为10%以上。


●热启动
指在接点通电状态下， 对线圈连续通电后， 在切断流向线圈的电 流后立即再次接通的状态下或此时的动作电压值。
（线圈电压、接点电流、环境温度为条件设定值）
●最小脉冲宽度
指在闭锁型继电器中置位或复位时需加在线圈上的额定电压的最 小脉冲宽度。
是在环境温度为+23℃时， 在线圈施外的额定电压的值。
●线圈电感（只对一般继电器）
直流继电器中， 是加上矩形波根据时间常数求得的值。
在交流继电器中， 是在额定频率下的值。
在动作状态、复位状态下各自的值不同。
●铁心（core）
为了使电磁石的起磁性有效， 而插入线圈的磁性体。
注. 一般称为固定磁性体，在线圈中运动时也被称为活动铁心(moving core)。另 外，为了有效利用磁力，也会附加磁极片(pole piece)
●短路环
围起交流电磁石极的一部分， 通过与励磁线圈的相互电感而产生 的电流， 部分延迟磁通变化的短路线圈(short circuited coil)。可减 少活动部分的振动。


■电气的性能
●动作时间
从往线圈上施加额定电压开始到接点动作为止的时间。具有多个 接点的继电器， 如果没有其他规定， 则计算到最后一个接点动作 为止。(JIS C5442)线圈温度为+23℃时的值， 不包括反弹时间。


●设定时间（只限闭锁型）
从往线圈上施加额定电压开始到接点动作为止的时间。具有多个 接点的继电器， 如果没有其他规定， 则计算到最后一个接点动作 为止。线圈温度为+23℃时的值， 不包括反弹时间。


●复位时间
从线圈去掉额定电压开始到接点复位为止的时间。具有多个接点 的继电器， 如果没有其他规定， 则计算到最后一个接点复位为止 的时间(JIS C5442)。
如果只有a接点， 则计算到最后的a接点开路为止的时间。 线圈温度为+23℃时的值， 不包括反弹时间。
●复位时间（只限闭锁型）
从往复位线圈上施加额定电压开始到接点复位为止的时间。如果 只有a接点， 则计算到最后的a接点断开为止的时间。
具有多个接点的继电器， 如果没有其他规定， 则计算到最后一个 接点复位为止的时间。
线圈温度为+23℃时的值， 不包括反弹时间。
●反弹
由于继电器的可动部分（接极子） 因铁芯、接点相互冲突引起冲 突振动等原因造成接点之间间歇性的开关现象。
(JIS C5442) ●动作反弹时间
线圈温度为+23℃时， 施加线圈额定电压时a接点的反弹时间。
●复位反弹时间
线圈温度为+23℃时， 去掉线圈额定电压时b接点的反弹时间。
●开关频率
单位时间内继电器操作次数。 ●绝缘电阻
接点、线圈之间， 导电部分端子和（铁芯框、铁芯等） 不带电金属 部分之间，或者接点相互之间绝缘部分的电阻。该值是继电器整体中 的值， 不包括基板的焊盘。
①线圈接点之间：
线圈端子和接点所有端子之间
②异名接点之间： 异名接点端子相互之间
③同名接点之间： 同名接点端子相互之间
④置位线圈· 复位线圈之间：
置位线圈端子和复位线圈端子之间
●耐电压
被绝缘的金属部分之间（特别是带电金属） 施加1分钟电压时， 不破坏绝缘的临界值。施加电压的地方和绝缘电阻相同。
漏电流（检测出绝缘破坏的电流） 一般情况下为1mA。但有时漏 电流为3mA、10mA。
●耐冲击电压（耐电涌电压）
表示对于打雷等电感性负载开关时发生的瞬间性异常电压的耐久 性的临界值。如无特别记载，电涌的波形将以JIS C5442中的1.2× 50ms的标准冲击电压波形表示。


在FCC Part68中， 规定了10×160μs±1500V。
●振动
分为针对搬运时、安装时产生的较大振动所造成的特性变化、破 损所规定的耐久振动， 和使用状态下因振动引起误动作的误动作 振动。
α=0.002f2A×9.8 α ： 振动加速度(m/s2)
    f ： 振动频率(Hz)
    A ： 双振幅(mm)
●振动
分为针对搬运时、安装时产生的较大振动所造成的特性变化、破 损所规定的耐久振动， 和使用状态下因振动引起误动作的误动作 振动。 α=0.002f2A×9.8 α ： 振动加速度(m/s2) f ： 振动频率(Hz) A ： 双振幅(mm) ●冲击
分为针对搬运时、安装时产生的较大冲击所造成的特性变化、破 损所规定的耐久冲击， 和使用状态下因冲击引起误动作的误动作 冲击。
●机械的寿命
指不在接点上加负载， 以规定的开关频率开关时的寿命。
●电气的寿命
在接点上外加额定负载， 以规定的开关频率开关时的寿命。
●热电动势
不同种类金属的两端相连， 使接合部分的温度保持不同， 电路中 就会出现有一定方向的电流。我们将产生这种电流的电动势叫做 热电动势。
如果是继电器， 则在端子、接触片、接点的不同种类金属处产生 热电动势。如果用继电器切换热电偶， 则该热电动势将导致实际 的温度和测定温度不同。
●高频绝缘
（只对印刷基板用高频继电器）
处于接通状态的接点端子之间以及没有连接的端子之间的高 频信号泄漏程度。
●Insertion Lose（插入损失）
（只对印刷基板用高频继电器）
处于闭合状态的接点端子之间的高频信号的衰减量。
●Return Lose（反射损失）
（只对印刷基板用高频继电器）
传送路径中发生的高频信号的反射量。
●V.S.W.R.
（只对印刷基板用高频继电器） 指传送过程中发生的电压驻波比。


●高频特性的测量方法示例


与测量无关的接点端接50Ω。
●高频通过功率的最大值
（仅记载印刷基板用高频继电器）
可以通过闭合状态的接点端子之间高频信号的功率的最大 值。
●高频开关功率的最大值
（仅记载印刷基板用高频继电器）
接点上可以开关的高频信号的功率的最大值。和额定负载相 比，电气寿命缩短。
●串扰特性
（仅记载印刷基板用高频继电器）
接点电路相互之间高频信号的泄漏程度。
●TV额定值（UL/CSA）
所谓TV额定值， 是指评价UL以及CSA规格中耐浪涌电流性能的 代表性额定值的一种， 该继电器可以开关包含浪涌电流的负载的 程度。
例如， 电视机电源用继电器必须是取得TV额定值的继电器。 开关试验（耐久性测试） 使用钨丝灯作为负载， 要求能承受合计 25,000次的开关。

■现象·状态
●闪络
相对导体间放电， 造成短路状态的现象。
在中· 大电流下使用的接点中易发生。
●粘着
因熔化、锁定、粘附而使接点难以断开的现象。
●接点磨损
接点反复进行改变动作时， 由于磨损等机械性原因而使接点磨减 的现象。
●接点损耗
接点反复进行开关动作时， 因电气性、热、科学性等原因造成损 耗的现象。
●活性化
接点表面污染易发生放电现象。 注. 例如，在某种有机气体存在的环境下，进行开关动作的贵金属接点发生放电 时，因吸附在接点表面的有机气体放电，引起分解，产生黑色粉末（碳等）， 易引起放电。
●接点保护膜
指生成或吸附在接点接触面上的金属氧化物、硫化物及其他保护 膜， 是成为界面电阻的原因。
●边缘效果
直接相对的磁极面周边部分形状产生磁气特性的效果。
●蜂鸣声
交流磁极或不平滑的整流波驱动引起机械性振动， 从而产生蜂鸣 声。
●吸收
进行动作、复位电压（或者电流） 的测量或者试验时， 流通操 作线圈的饱和电流（saturation current）， 应除去受磁气预应影响 而产生的差。
注. 流通的电流即为吸收电流（soak current）
■动作形态

●步进型（只对一般继电器）
该继电器的多个接点根据每输入一个脉冲依次移动为切换接通、 断开。
●棘轮型（只对一般继电器）
该继电器是步进型的一种， 根据线圈输入每一个脉冲， 接点交替 进行接通、断开。
■外形·形状

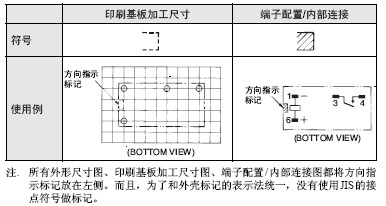

●外形尺寸
印刷基板用继电器
以小型为优势的继电器，同时记录最大尺寸和带有＊标记( )值的 平均尺寸， 作为设计的标准。

一般继电器
标明最大尺寸， 作为设计的标准。

●标记
继电器主机上的标记（显示） 除了型号、电压规格等以外， 还 显示了内部连接图， 一部分小型继电器省略了内部连接图。
